د لیتیم نایوبیټ MZ ماډلیټر د ROF بایس پوائنټ کنټرولر اتوماتیک بایس کنټرول ماډل
ځانګړتیا
د څو تعصب عملیاتي طریقې شتون لري (کواډ+)↔څلور-، لږترلږه↔اعظمي)
سریال اړیکه، پروګرام شوی اتوماتیک ښه تنظیم او د تعصب نقطې بندول
د داخلي برخې بیمرونه د مختلفو طول موجونو ملاتړ کوي
د ماډل کڅوړه، د اډاپټر بریښنا رسولو
غوښتنلیک
د نوري فایبر مخابرات
مایکروویو فوټون
د نبض شوي رڼا کارول
فعالیت

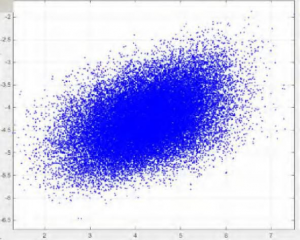

شکل ۱. برج (پرته له کنټرولر)
شکل ۲. د QPSK ستوري (د کنټرولر سره)
شکل ۳. د QPSK-سترګو نمونه
شکل ۵. د ۱۶-QAM برج نمونه
شکل ۴. د QPSK سپیکٹرم
شکل ۶. ۱۶-QAM سپیکٹرم
مشخصاتو
| Aاستدلال | لږترلږه | عادي | اعظمي | واحد |
| نظري پیرامیټر | ||||
| د ان پټ آپټیکل پاور ۱* | 0 | 13 | ډی بي ایم | |
| د عملیاتي طول موج 2* | ۷۸۰ | ۱۶۵۰ | nm | |
| د نوري فایبر انٹرفیس | د ایف سي/ای پي سي | |||
| بریښنایی پیرامیټر | ||||
| د تعصب ولتاژ | -۱۰ | 10 | V | |
| د سویچ د له منځه تللو تناسب ۳* | 20 | 25 | 50 | dB |
| د حالت سره تړل شوې سیمه | مثبت یا منفي | |||
| د بند حالت | کواډ+ (کواډ-) یالږترلږه(اعظمي) | |||
| د انډول کولو ژوروالی (QUAD) | 1 | 2 | % | |
| د انډول کولو ژوروالی (خالي) | ۰.۱ | % | ||
| د پیلوټ فریکونسي (QUAD) | 1K | Hz | ||
| د پیلوټ فریکونسي (NULL) | 2K | Hz | ||
| دودیز پیرامیټر | ||||
| ابعاد (اوږدوالی)× پلنوالی× ضخامت) | ۱۲۰×70×۳۴ ملي متره | |||
| د عملیاتي تودوخې درجه | ۰ - ۷۰℃ | |||
یادونه:
۱* د ماډلیټر محصول اعظمي حد ته د بریښنا رینج ان پټ ته اشاره کوي. د لوړ ختمیدو تناسب سره د ماډلیټر ټیټ نقطې کنټرول لپاره، د ان پټ بریښنا باید په مناسب ډول لوړه شي؛ د ځانګړي بریښنا ان پټ اړتیاو سره، تاسو کولی شئ داخلي کوپلر او کشف کونکي ګټې شاخصونه تنظیم کړئ، مهرباني وکړئ د امر ورکولو پرمهال د پلور سره مشوره وکړئ.
۲* کله چې امر ورکړئ، مهرباني وکړئ د کاري طول موج مشخص کړئ، کوم چې باید د کاري طول موج سره سم اصلاح شي.
۳* د بدلولو د ختمولو تناسب هم د ماډولیټر د بدلولو د ختمولو تناسب کچې پورې اړه لري.
د انځور کولو اندازه (ملي میتر)
د امر کولو معلومات
*که تاسو کوم ځانګړي اړتیاوې لرئ، مهرباني وکړئ زموږ د پلور کارمندانو سره اړیکه ونیسئ
| آر او ایف | اې بي سي | د ماډلیټر ډول | XX | XX | XX |
| د اتوماتیک تعصب نقطې کنټرول ماډل | MZ---M-زماډولیټر | کاري طول موج: ۱۵---۱۵۵۰ نانو متره ۱۳---۱۳۱۰ نانو متره ۱۰---۱۰۶۴ نانو متره ۰۸---۸۵۰ نانو متره ۰۷---۷۸۰ نانو متره | د فایبر ډول: S-- واحد حالت آپټیکل فایبر P - د قطبي کولو ساتلو فایبر | د نوري فایبر انٹرفیس: FA-د ایف سي/ای پي سي ایف پي---ایف سي/یو پي سي |
د کارن انٹرفیس
| ډله | عملیات | تشریح |
| بیا تنظیمول | جمپر دننه کړئ او د یوې ثانیې وروسته یې وباسئ | کنټرولر بیا تنظیم کړئ |
| ځواک | د تعصب کنټرولر لپاره د بریښنا سرچینه | V- د بریښنا رسولو منفي الکترود سره نښلوي |
| V+ د بریښنا رسولو مثبت الکترود سره نښلوي | ||
| منځنی پورټ د ځمکې الکترود سره وصل کیږي | ||
| قطبي1 | PLRI: جمپر دننه کړئ یا وباسئ | جمپر نشته: خالي حالت؛ د جمپر سره: پیک حالت |
| PLRQ: جمپر دننه کړئ یا وباسئ | جمپر نشته: خالي حالت؛ د جمپر سره: پیک حالت | |
| PLRP: جمپر دننه کړئ یا وباسئ | جمپر نشته: Q+ حالت؛ د جمپر سره: Q- حالت | |
| ايل اي ډي | په دوامداره توګه | د باثباته حالت لاندې کار کول |
| په هر 0.2 ثانیو کې فعال یا غیر فعال | د معلوماتو پروسس کول او د کنټرول نقطې لټون کول | |
| په هرو ۱ ثانیو کې فعال یا غیر فعال | د ننوتنې نظري ځواک ډېر کمزوری دی | |
| په هرو ۳ ثانیو کې فعال یا غیر فعال | د ننوتنې نظري ځواک ډېر قوي دی | |
| د PD2 | د فوټوډیوډ سره وصل شئ | د PD پورټ د فوټوډیوډ کیتوډ سره نښلوي |
| د GND پورټ د فوټوډیوډ انود سره نښلوي | ||
| د تعصب ولټاژونه | په، Ip: د I بازو لپاره د تعصب ولتاژ | Ip: مثبت اړخ؛ په: منفي اړخ یا ځمکه |
| Qn، Qp: د Q بازو لپاره تعصب ولتاژ | Qp: مثبت اړخ؛ Qn: منفي اړخ یا ځمکه | |
| Pn، Pp: د P بازو لپاره تعصب ولتاژ | Pp: مثبت اړخ؛ Pn: منفي اړخ یا ځمکه | |
| یو آر ټي | د UART له لارې کنټرولر چلول | ۳.۳: ۳.۳V حواله ولتاژ |
| GND: ځمکه | ||
| RX: د کنټرولر ترلاسه کول | ||
| TX: د کنټرولر لیږد |
۱ قطبي د سیسټم د RF سیګنال پورې اړه لري. کله چې په سیسټم کې د RF سیګنال نه وي، قطبي باید مثبت وي. کله چې د RF سیګنال د یوې ټاکلې کچې څخه ډیر طول ولري، قطبي به له مثبت څخه منفي ته بدل شي. پدې وخت کې، د صفر نقطه او د پیک نقطه به یو بل سره بدل شي. د Q+ نقطه او د Q- نقطه به هم یو بل سره بدل شي. قطبي سویچ کارونکي ته دا توان ورکوي چې قطبي بدل کړي.
مستقیم پرته له دې چې د عملیاتو نقطې بدلې کړي.
2یوازې یو انتخاب باید د کنټرولر فوټوډیوډ کارولو یا د ماډولیټر فوټوډیوډ کارولو ترمنځ غوره شي. د لابراتوار تجربو لپاره د کنټرولر فوټوډیوډ کارولو سپارښتنه کیږي چې د دوو دلیلونو لپاره. لومړی، کنټرولر فوټوډیوډ کیفیتونه ډاډمن کړي دي. دوهم، د ننوتلو رڼا شدت تنظیم کول اسانه دي. که چیرې د ماډولیټر داخلي فوټوډیوډ کاروئ، مهرباني وکړئ ډاډ ترلاسه کړئ چې د فوټوډیوډ محصول جریان په کلکه د ننوتلو ځواک سره متناسب دی.
روفیا آپټو الیکترونیک د سوداګریزو الیکټرو آپټیک ماډولټرونو، فیز ماډولټرونو، د شدت ماډولټرونو، فوټو ډیټیکټرونو، لیزر رڼا سرچینو، DFB لیزرونو، آپټیکل امپلیفیرونو، EDFA، SLD لیزر، QPSK ماډولیشن، نبض لیزر، د رڼا کشف کونکی، متوازن فوټو ډیټیکټر، لیزر ډرایور، فایبر آپټیک امپلیفیر، آپټیکل بریښنا میټر، براډبنډ لیزر، ټون ایبل لیزر، آپټیکل ډیټیکټر، لیزر ډایډ ډرایور، فایبر امپلیفیر محصولاتو لړۍ وړاندې کوي. موږ د دودیز کولو لپاره ډیری ځانګړي ماډولټرونه هم چمتو کوو، لکه د 1*4 اری فیز ماډولټرونه، الټرا ټیټ Vpi، او الټرا لوړ ختمیدونکي تناسب ماډولټرونه، چې په عمده توګه په پوهنتونونو او انسټیټیوټونو کې کارول کیږي.
هیله ده چې زموږ محصولات به ستاسو او ستاسو د څیړنې لپاره ګټور وي.
